间接传热烘干机

间接传热烘干机

索取报价

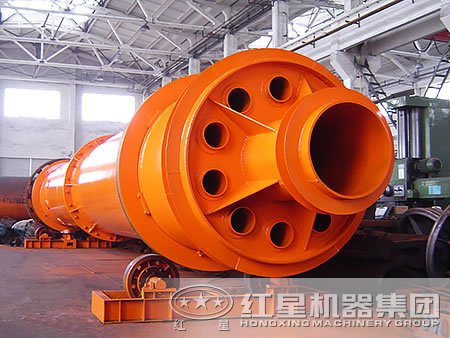

间接传热烘干机简介

间接传热烘干机,它广泛用于建材,冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。该机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。具有结构合理,制作精良,产量高,能耗低,运转方便等优点。间接传热烘干机具有结构紧凑、构造简单、布局合理,提高物料与热能的热交换率,使物料烘干效果好;基础投入少,仅是相同产量单筒烘干机的二分之一,减少了一次性投入;运行可靠、能耗低、热效率高;同时,容易实现自动化控制,减少操作人员,节约劳动力资源。

间接传热烘干机主要用于烘干一定湿度和粒度范围内颗粒物料。如黄砂、型砂、矿渣,煤渣、小粒度粘土,以及不怕高温及烟尘弄脏的其它小颗粒物料。烘干后的物料含水量可以达到1—0.5%以下。

间接传热烘干机工作原理

物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到好的状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

间接传热烘干机主要特点

1、设备所需投资是国外进口产品的1/6。

2、物料终水份确保0.5%以下,是干混砂浆及矿渣粉生产线产品。

3、筒体自我保温热效率高达70%以上(传统单筒烘干机热效率仅为35%),提高热效率35%。

4、燃料可适应煤、油、气。能烘20mm以下的块料、粒料和粉状物料。

5、比单筒烘干机减少占地50%左右,土建投资降低50%左右,电耗降低60%。

6、可根据用户要求轻松调控所要的终水份指标。

7、出气温度低,除尘设备使用时间长。

8、无需大小齿轮传动,采用托轮传动。

技术参数

规格
(m)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135
